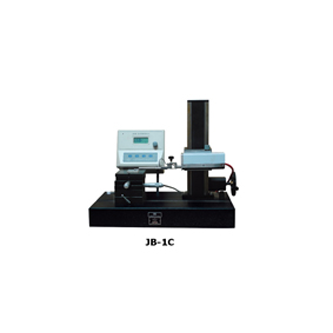

表面粗糙度測試儀 JB-1C
SURFACE ROUGHNESS METER
產品簡介Brief
本儀器是80年代設計的用于計量室及生產現場對工作表面粗糙度進行高精度的測量，該儀器可對零件平面、軸向母線表面的粗糙度進行測試，依據GB1031-83及ISO,DIN等標準設計，可達到同類產品的水平。
本儀器采用接觸式方式，能迅速精確直觀地測量出表面粗糙度值，儀器采用電感式探頭，測量誤差小，重復性好，鉆石觸針經久耐用，配置16位單片微處理器，智能化程度高，使用特別方便，能迅速讀出Ra,Ry,Rz等參數，并可根據需要打印出全部測試數據及輪廓圖形，LCD能顯示測量過程中的觸針位置，避免人為造成的誤差。
技術規格 MAIN SPECIFICATIONS
|
型號 Type |
JB-1C |
||
|
評定參數Evaluation Parameters |
Ra.Rt.Ry.Rmax,Rz(DIN), Rz(ISO),R3z,Rp,S,Sm,tp |
||
|
測量范圍Roughness range |
Ra:0.01-10μm |
||
|
觸針位移Linear range |
±40μm |
||
|
分辨率Resolution |
0.005μm |
||
|
顯示方式Digital display |
4×16帶背光照明LCD |
||
|
小孔測量范圍 Range of bore |
≥?6mm |
||
|
儀器總誤差Indication error |
≤10% |
||
|
取樣長度Sampling length, mm |
0.25 |
0.8 |
2.5 |
|
測量長度Evaluation length, mm |
1.5,1.75,2 |
3.2,4,4.8,5.6,6.4 |
10,12.5,15 |
|
測量速度Scanning speed, mm/sec |
0.1 |
0.32 |
1 |
|
儀器電源Power supply: |
220 VAC ±10%, 50Hz |
||
|
儀器外形Dimensions |
300×500×450 mm |
||
|
儀器重量Gross weight |
55 kg |
||
|
標準配件，附件 Standard attachments |
大理石臺座，傳感裝置，傳感器，電器箱 可調工作臺，升降裝置，粗糙度樣板，V型臺板 |
||
